Вентилятор Ebmpapst A4D300AS3402 осевой
236.00$
Prices are for reference only. Invoices are issued in tenge at the exchange rate on the day of issue.
Manager consultation
A4D300-AS34-02 решение задач в области вентиляционной техники
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Selection criteria
When selecting a fan for a specific application, the following parameters play an important role:
- Performance at a given back pressure (resistance)
- Supply voltage – direct and alternating (1- / 3-phase)
- Noise level
- Efficiency
- Available installation space and application location
- Количество штук
- Environmental conditions (humidity, temperature, climate)
- Impeller diameter
Описание A4D300-AS34-02:
- Класс защиты: IP 44
- Insulation class: “B”
- Защита двигателя: температурный предохранитель выведен
Рабочие параметры вентилятора A4D300-AS34-02
| Тип A4D300-AS34-02 | ||
| Мотор M4D068-CF | ||
| Phase | 3~ | 3~ |
| Nominal voltage VAC | 400 | 400 |
| Frequency Hz | 50 | 50 |
| Метод опред. данных | cн | cн |
| Соответствует нормативам | CE | CE |
| Rotation speed min-1 | 1300 | 1400 |
| Входная мощность W | 68 | 90 |
| Current consumption A | 0,14 | 0,15 |
| Макс. противодавление Pa | 60 | 70 |
| Мин. темп. окр. среды °C | -25 | -25 |
| Макс. темп. окр. среды °C | 60 | 55 |

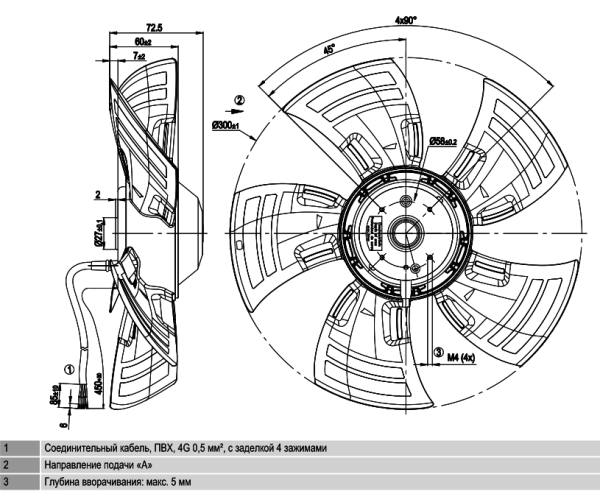

Техническое описание A4D300-AS34-02
| Вес | 1,6 kg |
| Engine size | 300 mm |
| Rotor coating | With black paint coating |
| Материал лопастей | Полимер PP, армированный стекловолокном |
| Number of blades | 5 |
| Direction of flow | A |
| Направление вращения | Справа, вид на ротор |
| Degree of protection | IP 44; в зависимости от монтажного положения |
| Insulation class | B |
| Класс защиты от влажности | F1-2 |
| Максимально допустимая темп. окружающей среды электродвигателя |
+ 80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя |
– 40 °C |
| Положение при монтаже | Горизонтальное расположение вала или ротор внизу; ротор вверху — по запросу |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Устройство подшипников электродвигателя | Шарикоподшипник |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) |
0,75 mA |
| Вывод кабеля подключения | Разл. |
| Класс защиты | I (если защитный провод подключен стороной заказчика) |
График рабочей точки
Electrical connection diagram
Decoding the name
1) Тип
A – осевой вентилятор;
S – осевой вентилятор с защитной решеткой;
W – осевой вентилятор со стеновым колесом.
2) Number of poles (for AC) / Number of circuits (EU)
3) Engine type
D – Трехфазный двигатель;
Е – Однофазный двигатель с пусковым конденсатором;
G – ЕС-двигатель;
S – Двигатель с расщепленными полюсами;
Q – Квадратный двигатель с расщепленными полюсами.
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя;
5) Код механического исполнения;
6) Код электрического исполнения;
7) Код вариантов механического исполнения.
