Вентилятор Ebmpapst A4E300AS7201 осевой
252.00$
Prices are for reference only. Invoices are issued in tenge at the exchange rate on the day of issue.
Quick application for purchasing goods
Manager consultation
A4E300-AS72-01 решение задач в области вентиляционной техники
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Selection criteria
When selecting a fan for a specific application, the following parameters play an important role:
- Performance at a given back pressure (resistance)
- Supply voltage – direct and alternating (1- / 3-phase)
- Noise level
- Efficiency
- Available installation space and application location
- Количество штук
- Environmental conditions (humidity, temperature, climate)
- Impeller diameter
Описание A4E300-AS72-01:
- Класс защиты: IP 44
- Insulation class: “B”
- Защита двигателя: температурный предохранитель выведен
Рабочие параметры вентилятора A4E300-AS72-01
| Тип A4E300-AS72-01 | |
| Мотор M4E068-CF | |
| Phase | 1~ |
| Nominal voltage VAC | 230 |
| Frequency Hz | 50 |
| Метод опред. данных | мн |
| Соответствует нормативам | CE |
| Rotation speed min-1 | 1320 |
| Входная мощность W | 72 |
| Current consumption A | 0,32 |
| Конденсатор ?F | 2 |
| Напряжение конденсатора VDB | 400 |
| Макс. противодавление Pa | 60 |
| Мин. темп. окр. среды °C | -25 |
| Макс. темп. окр. среды °C | 50 |
| Пусковой ток A | 0,6 |

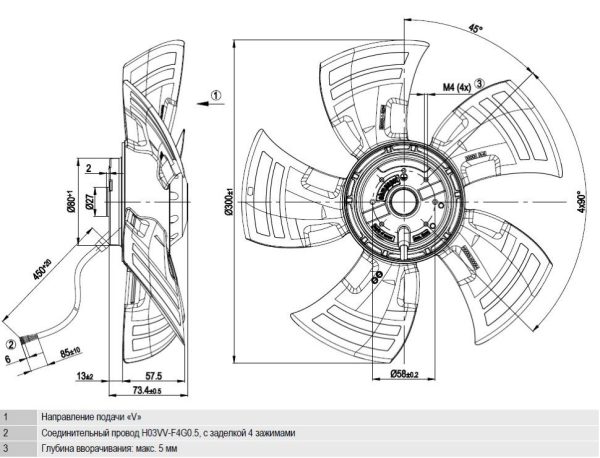

Техническое описание A4E300-AS72-01
| Вес | 1,8 kg |
| Engine size | 300 mm |
| Rotor coating | With black paint coating |
| Материал лопастей | Напрессованная, круглая листовая заготовка, с полимерным покрытием PP |
| Number of blades | 5 |
| Direction of flow | V |
| Направление вращения | Слева, вид на ротор |
| Degree of protection | IP 44; в зависимости от монтажного положения |
| Insulation class | B |
| Класс защиты от влажности | F1-2 |
| Максимально допустимая темп. окружающей среды электродвигателя |
+ 80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя |
– 40 °C |
| Положение при монтаже | Любое |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Устройство подшипников электродвигателя | Шарикоподшипник |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) |
0,75 mA |
| Защита двигателя | Реле контроля температуры (TW) с внутренней разводкой |
| Вывод кабеля подключения | Разл. |
| Класс защиты | I (если защитный провод подключен стороной заказчика) |

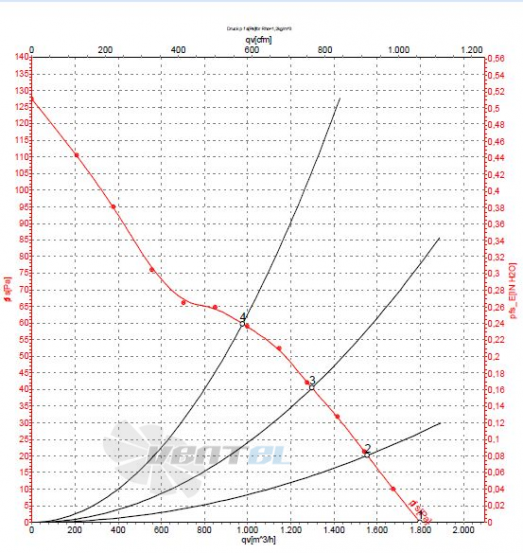

График рабочей точки
Electrical connection diagram
Расшифровка наименовани
1) Тип
- A – axial fan
- S – axial fan with protective grille
- W – axial fan with wall wheel
2) Number of poles (for AC) / Number of circuits (EU)
3) Engine type
- D – Three-phase motor
- E – Single-phase motor with starting capacitor
- G – EC engine
- S – Shaded pole motor
- Q – Shaded Pole Square Motor
4) Impeller diameter in mm / Motor size for motor
5) Mechanical execution code
6) Electrical performance code
7) Code of mechanical design options
