Вентилятор Ebmpapst D1G133AB3952 центробежный EC

D1G133-AB39-52 поставки и подбор по характеристикам

Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Selection criteria

When selecting a fan for a specific application, the following parameters play an important role:

• Performance at a given back pressure (resistance)
• Supply voltage – direct and alternating (1- / 3-phase)
• Noise level
• Efficiency
• Имеющееся пространство для монтажа

Описание D1G133-AB39-52:

– Материал: спиральный корпус и рабочее колесо изготовлены из оцинкованной листовой стали.
– Техническое оснащение: управляющий вход 0 – 10 В DC / ШИМ, таховывод.
– Конструкция: встроенный стандартный двигатель с внешним ротором, вал расположен со стороны ротора, вал имеет с двух сторон виброизолирующее крепление.
– Подшипник: упорный.
– Направление вращения: вправо, если смотреть на ротор.
– Класс защиты: IP42.
– Монтажное положение и отверстия для слива конденсата: при отсутствии отверстий для слива конденсата монтажное положение – любое.
– Сертификаты: UL, CSA, CCC (для постоянного напряжения 48 В).
– Вариант: может поставляться также с выходным фланцем.

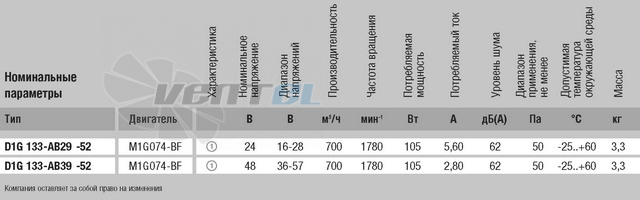

Технические характеристики D1G133-AB39-52

График подбора рабочей точки

Decoding the name

1) Тип

D – Центробежный вентилятор двухстороннего всасывания

2) Number of poles (for AC) / Number of circuits (EU)

3) Engine type

D  – Трехфазный двигатель
Е  – Однофазный двигатель с пусковым конденсатором
G  – ЕС–двигатель
S  – Двигатель с расщепленными полюсами
Q  – Квадратный двигатель с расщепленными полюсами

4) Impeller diameter in mm / Motor size for motor
5) Mechanical execution code
6) Electrical performance code
7) Code of mechanical design options
