Вентилятор Ebmpapst R1G085AB0501 центробежный EC

R1G085-AB05-01 поставки и подбор по характеристикам

For many applications in the ventilation sector, EBM-PAPST offers the most suitable solutions. The optimal solution for your specific task will always be found due to the many combinations of different characteristics of the motor, impeller and control devices.

Selection criteria

When selecting a fan for a specific application, the following parameters play an important role:

• Performance at a given back pressure (resistance)
• Напряжение питания – постоянное и переменное (1– / 3–фазное)
• Noise level
• Efficiency
• Имеющееся пространство для монтажа

Описание R1G085-AB05-01:

• Материал: спиральный корпус изготовлен из алюминия, литого под давлением, рабочее колесо – из оцинкованной листовой стали.
• Техническое оснащение: управляющий вход 0 – 10 В / ШИМ, таховывод.
• Направление вращения: вправо, если смотреть на ротор.
• Класс защиты: IP20.
• Монтажное положение и отверстия для слива конденсата: без отверстий для слива конденсата монтажное положение любое.

Технические характеристики R1G085-AB05-01

График подбора рабочей точки

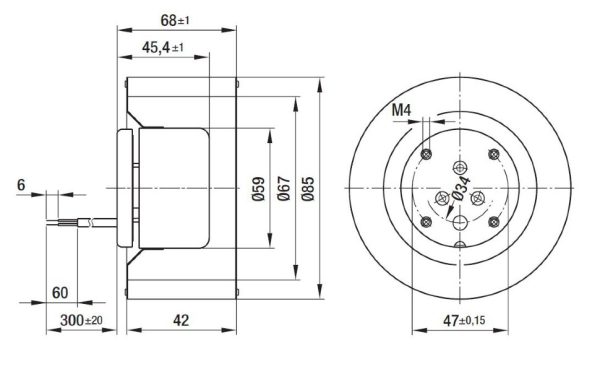

Габаритные размеры

Decoding the name

1) Тип

D – Центробежный вентилятор двухстороннего всасывания

2) Number of poles (for AC) / Number of circuits (EU)

3) Engine type

D – Трехфазный двигатель
Е – Однофазный двигатель с пусковым конденсатором
G – ЕС–двигатель
S – Двигатель с расщепленными полюсами
Q – Квадратный двигатель с расщепленными полюсами

4) Impeller diameter in mm / Motor size for motor
5) Mechanical execution code
6) Electrical performance code
7) Code of mechanical design options
