Вентилятор Ebmpapst R1G190AB2502 центробежный EC

R1G190-AB25-02 поставки и подбор по характеристикам

Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Selection criteria

When selecting a fan for a specific application, the following parameters play an important role:

• Performance at a given back pressure (resistance)
• Supply voltage – direct and alternating (1- / 3-phase)
• Noise level
• Efficiency
• Имеющееся пространство для монтажа

Описание R1G190-AB25-02:

– Материал: рабочее колесо полностью изготовлено из пластика РА 6.6 GV, залитый диск– из листовой стали.
– Кабельный вывод: может быть разным.
– Техническое оснащение: управляющий вход 0 – 10 В DC / ШИМ, таховывод.
– Направление вращения: вправо, если смотреть на ротор.
– Класс защиты: IP20.
– Монтажное положение и отверстия для слива конденсата: любое монтажное положение без отверстий для слива конденсата.
– Сертификаты: UL 1004, CSA C22.2 № 100 с испытаниями по UL.

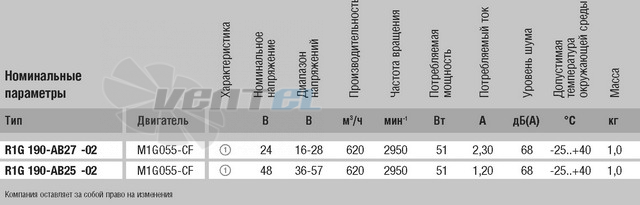

Технические характеристики R1G190-AB25-02

График подбора рабочей точки

Габаритные размеры

Decoding the name

1) Тип

D – Центробежный вентилятор двухстороннего всасывания

2) Number of poles (for AC) / Number of circuits (EU)

3) Engine type

D – Three-phase motor
E – Single-phase motor with starting capacitor
G – EC engine
S – Shaded pole motor
Q – Shaded Pole Square Motor

4) Impeller diameter in mm / Motor size for motor
5) Mechanical execution code
6) Electrical performance code
7) Code of mechanical design options
