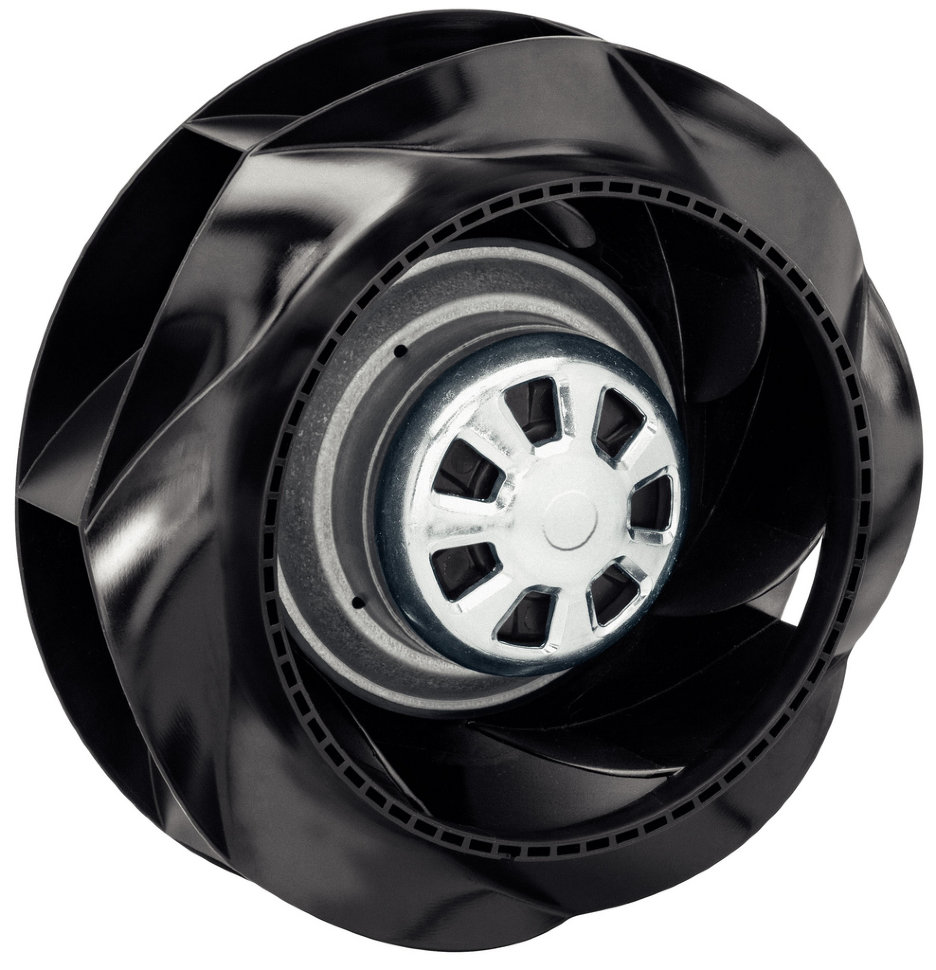

Вентилятор Ebmpapst R4D630RB1501 центробежный
1,566.67$
Prices are for reference only. Invoices are issued in tenge at the exchange rate on the day of issue.
Manager consultation
R4D630-RB15-01 AC рабочее колесо
For many applications in the ventilation sector, EBM-PAPST offers the most suitable solutions. The optimal solution for your specific task will always be found due to the many combinations of different characteristics of the motor, impeller and control devices.
Критерии выбора рабочих колес
When selecting a fan for a specific application, the following parameters play an important role:
- Производительность при заданном сопротивлении
- Напряжение питания – постоянное и переменное (1– фазное)
- Noise level
- Efficiency
- Имеющееся пространство для монтажа
- Количество штук
- Environmental conditions (humidity, temperature, climate)
- Impeller diameter
Описание R4D630-RB15-01:
- Класс защиты: IP 20
- Insulation class: “F”
Рабочие параметры вентилятора R4D630-RB15-01
| Тип R4D630-RB15-01 | ||
| Мотор M4D138-LA | ||
| Phase | 3~ | 3~ |
| Nominal voltage VAC | 230 | 400 |
| Frequency Hz | 50 | 50 |
| Rotation speed min-1 | 1345 | 1345 |
| Потребляемая мощность [Вт] | 3570 | 3570 |
| Current consumption A | 11,5 | 6,63 |
| Макс. темп. окр. среды °C | 40 | 40 |
| Мин. темп. окр. среды °C | -40 | |
| Пусковой ток, A | 39 | 22,5 |

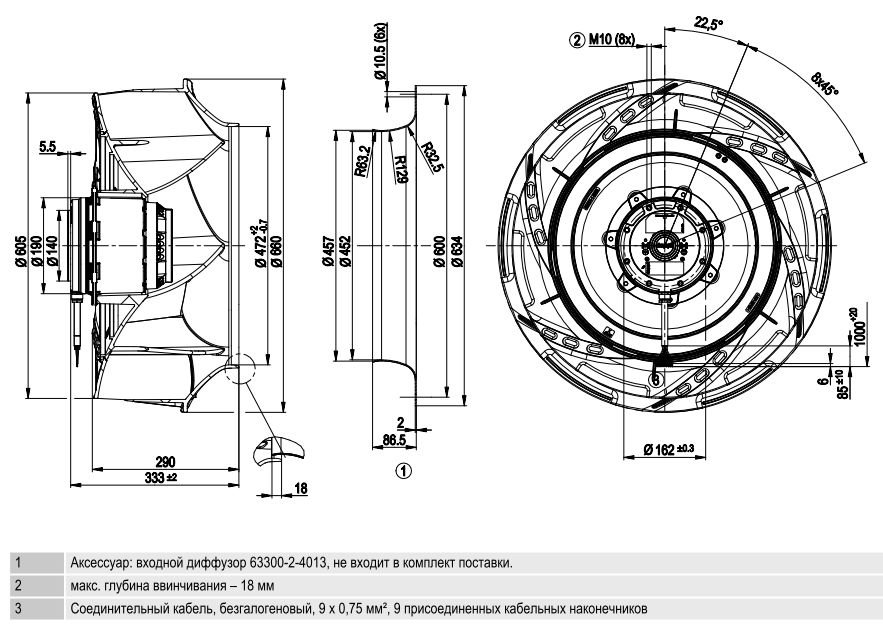

Техническое описание R4D630-RB15-01
| 28,7 kg | |
| Engine size | 630 mm |
| Rotor coating | Скрепление заливкой с алюминием |
| Материал рабочего колеса | Полимер РР |
| Number of blades | 6 |
| Направление вращения | Справа, вид на ротор |
| Degree of protection | IP 20 |
| Insulation class | F |
| Класс защиты от влажности | F0 |
| Максимально допустимая темп. окружающей среды электродвигателя |
+ 80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя |
– 40 °C |
| Положение при монтаже | Любое |
| Отверстия для охлаждения | На стороне ротора и статора |
| Режим работы | S1 |
| Устройство подшипников электродвигателя | Шарикоподшипник |
| Защита двигателя | С реле контроля температуры (TW) |
| Вывод кабеля подключения | Боков. |
| Класс защиты | I (если защитный провод подключен стороной заказчика) |

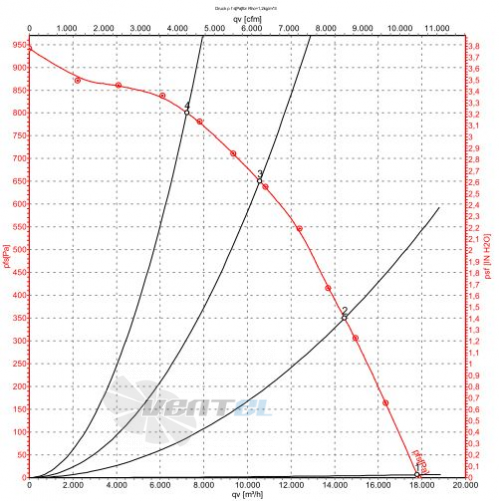

График рабочей точки
Electrical connection diagram
Decoding the name
1) Тип
A – axial fan
S – axial fan with protective grille
W – axial fan with wall wheel
2) Number of poles (for AC) / Number of circuits (EU)
3) Engine type
D – Three-phase motor
E – Single-phase motor with starting capacitor
G – EC engine
S – Shaded pole motor
Q – Shaded Pole Square Motor
4) Impeller diameter in mm / Motor size for motor
5) Mechanical execution code
6) Electrical performance code
7) Code of mechanical design options
