Вентилятор Ebmpapst R4E400AR0506 центробежный
640.00$
Prices are for reference only. Invoices are issued in tenge at the exchange rate on the day of issue.
Manager consultation
R4E400-AR05-06 AC рабочее колесо
For many applications in the ventilation sector, EBM-PAPST offers the most suitable solutions. The optimal solution for your specific task will always be found due to the many combinations of different characteristics of the motor, impeller and control devices.
Критерии выбора рабочих колес
When selecting a fan for a specific application, the following parameters play an important role:
- Производительность при заданном сопротивлении
- Напряжение питания – постоянное и переменное (1– фазное)
- Noise level
- Efficiency
- Имеющееся пространство для монтажа
- Количество штук
- Environmental conditions (humidity, temperature, climate)
- Impeller diameter
Описание R4E400-AR05-06:
- Класс защиты: IP 54
- Insulation class: “F”
Рабочие параметры вентилятора R4E400-AR05-06
| Тип R4E400-AR05-06 | |
| Мотор M4E094-FA | |
| Phase | 1~ |
| Nominal voltage VAC | 230 |
| Frequency Hz | 50 |
| Rotation speed min-1 | 1355 |
| Потребляемая мощность [Вт] | 375 |
| Current consumption A | 1,75 |
| Макс. темп. окр. среды °C | 60 |
| Мин. темп. окр. среды °C | -40 |
| Потребляемый ток A | 1,75 |
| Общий КПД ?es | 43 |
| Класс эффективности N | 58 |
| Входная мощность Pe kW | 0,37 |
| Расход воздуха m?/h | 1870 |
| Увелич. давления Pa | 300 |
| Rotation speed min-1 | 1355 |

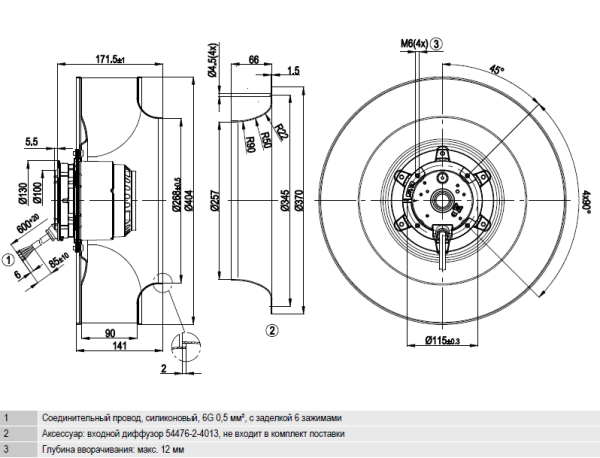

Техническое описание R4E400-AR05-06
| Вес | 7,0 kg |
| Engine size | 400 mm |
| Rotor coating | With black paint coating |
| Материал рабочего колеса | Алюминиевая пластина |
| Number of blades | 6 |
| Направление вращения | Справа, вид на ротор |
| Degree of protection | IP 54 |
| Insulation class | F |
| Класс защиты от влажности | F4-1 |
| Максимально допустимая темп. окружающей среды электродвигателя |
+ 80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя |
– 40 °C |
| Положение при монтаже | Любое |
| Отверстия для отвода конденсата | – |
| Режим работы | S1 |
| Устройство подшипников электродвигателя | Шарикоподшипник |
| Защита двигателя | С реле контроля температуры (TW) |
| Вывод кабеля подключения | Разл. |
| Класс защиты | I (если защитный провод подключен стороной заказчика) |
График рабочей точки
Electrical connection diagram
Decoding the name
1) Тип
A – axial fan
S – axial fan with protective grille
W – axial fan with wall wheel
2) Number of poles (for AC) / Number of circuits (EU)
3) Engine type
D – Three-phase motor
E – Single-phase motor with starting capacitor
G – EC engine
S – Shaded pole motor
Q – Shaded Pole Square Motor
4) Impeller diameter in mm / Motor size for motor
5) Mechanical execution code
6) Electrical performance code
7) Code of mechanical design options
