Вентилятор Ebmpapst S4D560-AM03-01 осевой
704.00$
Prices are for reference only. Invoices are issued in tenge at the exchange rate on the day of issue.
Quick application for purchasing goods
Manager consultation
S4D560-AM03-01 описание
Для множества применений в области вентиляции Ebmpapst предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Selection criteria
When selecting a fan for a specific application, the following parameters play an important role:
- Performance at a given back pressure (resistance)
- Напряжение питания – постоянное и переменное (1- / 3- фазное)
- Noise level
- Efficiency
- Available installation space and application location
- Количество штук
- Environmental conditions (humidity, temperature, climate)
- Impeller diameter
Описание S4D560-AM03-01:
- Protection class: IP 54 (take into account the installation position and the presence of holes for draining condensate)
- Insulation class: “F”
- Engine protection: temperature fuse with output

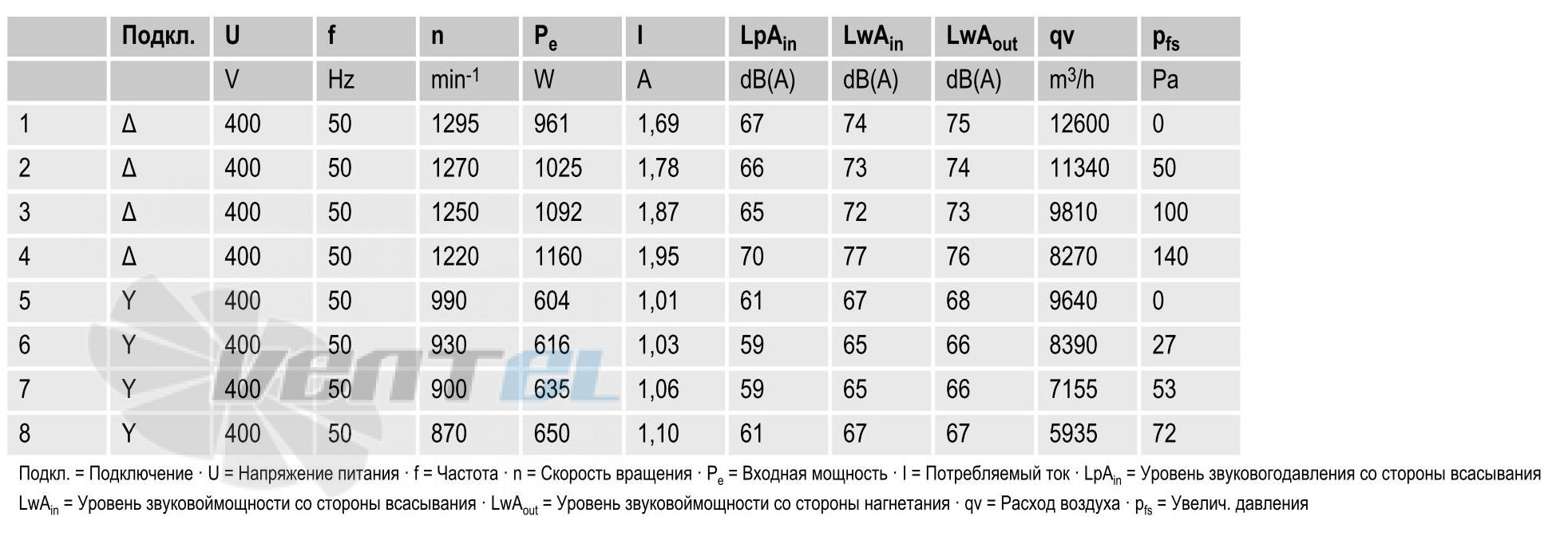

Рабочие параметры вентилятора S4D560-AM03-01
| Тип S4D560-AM03-01 | ||
| Мотор M4D110-GF | ||
| Phase | 3~ | 3~ |
| Nominal voltage VAC | 400 | 400 |
| Frequency Hz | 50 | 50 Y |
| Метод опред. данных | мн | мн |
| Соответствует нормативам | CE | CE |
| Rotation speed min-1 | 1220 | 870 |
| Входная мощность W | 1160 | 650 |
| Current consumption A | 1,95 | 1,1 |
| Макс. противодавление Pa | 140 | 72 |
| Мин. темп. окр. среды °C | -40 | -40 |
| Макс. темп. окр. среды °C | 50 | 50 |
| Пусковой ток A | 6,5 | 6,5 |

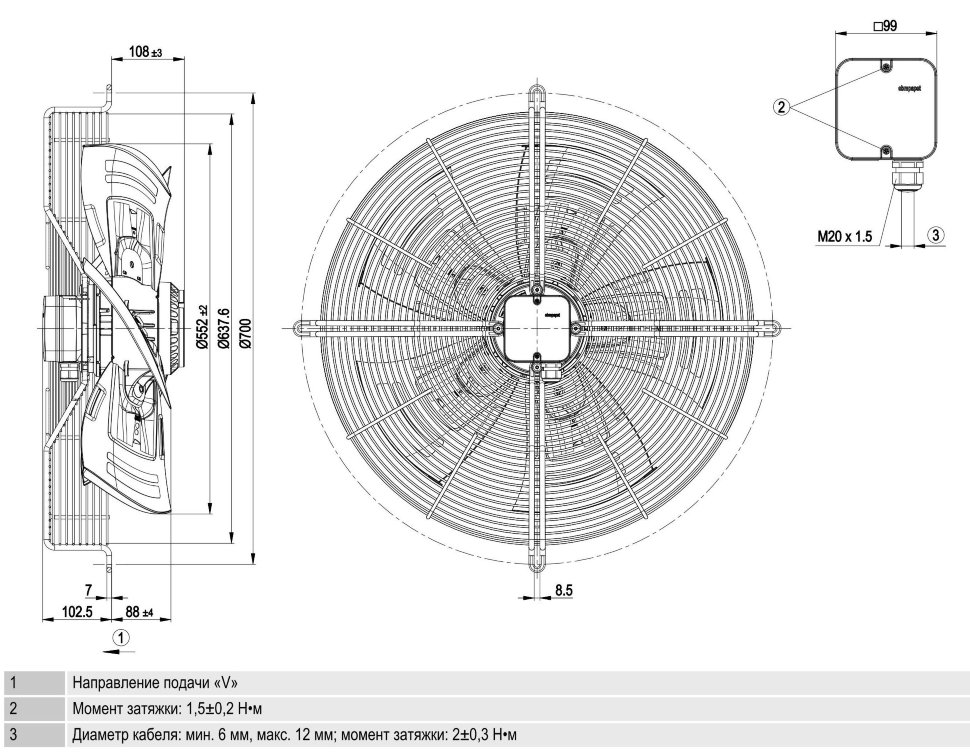

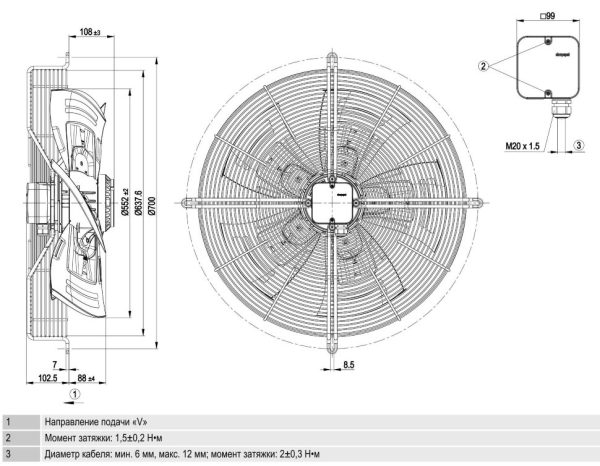

Техническое описание S4D560-AM03-01
| Вес | 14,7 kg |
| Engine size | 560 mm |
| Rotor coating | Скрепление заливкой с алюминием |
| Материал клемной коробки | Полимер PP |
| Материал лопастей | Вкладыш из алюминиевой пластины, с полимерным покрытием PP |
| Материал защитной решётки | Сталь, с полимерным покрытием черного цвета (RAL 9005) |
| Number of blades | 5 |
| Direction of flow | V |
| Направление вращения | Слева, вид на ротор |
| Degree of protection | IP 54 |
| Insulation class | F |
| Класс защиты от влажности | F3-1 |
| Максимально допустимая темп. окружающей среды электродвигателя |
+ 80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя |
– 40 °C |
| Положение при монтаже | Горизонтальное |
| Отверстия для отвода конденсата | На стороне ротора |
| Режим работы | S1 |
| Устройство подшипников электродвигателя | Шарикоподшипник |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) |
3,5 mA |
| Защита двигателя | Реле контроля температуры (TW) |
| Вывод кабеля подключения | Осев. |
| Класс защиты | I (если защитный провод подключен стороной заказчика) |

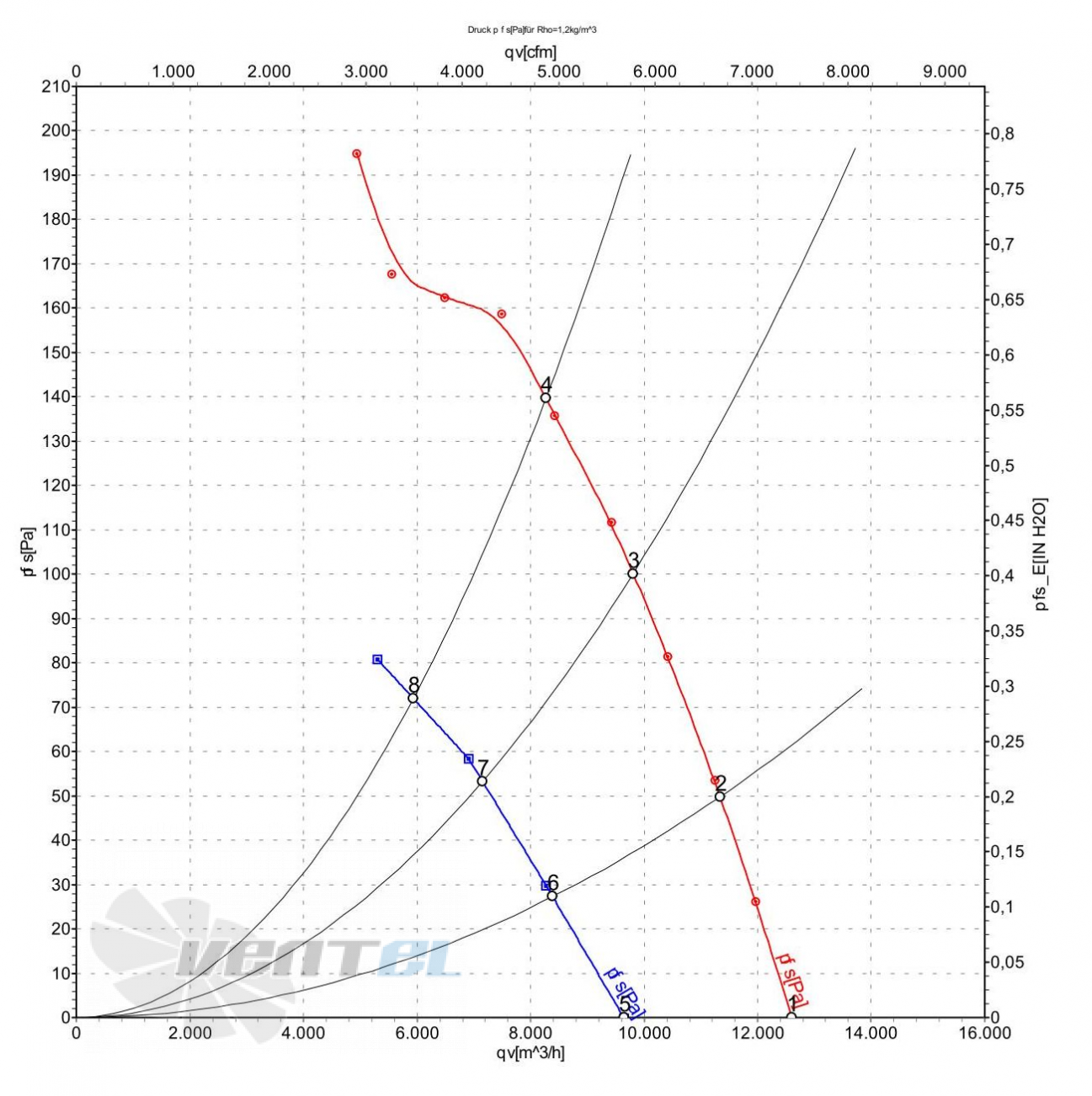

График рабочей точки
Electrical connection diagram
Decoding the name
1) Тип
- A – axial fan
- S – axial fan with protective grille
- W – axial fan with wall wheel
2) Number of poles (for AC) / Number of circuits (EU)
3) Engine type
- D – Three-phase motor
- E – Single-phase motor with starting capacitor
- G – EC engine
- S – Shaded pole motor
- Q – Shaded Pole Square Motor
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя;
5) Код механического исполнения;
6) Код электрического исполнения;
7) Код вариантов механического исполнения.
