Вентилятор Ebmpapst S6D630AN0101 осевой
601.33$
Prices are for reference only. Invoices are issued in tenge at the exchange rate on the day of issue.
Manager consultation
S6D630-AN01-01 решение задач в области вентиляционной техники
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Selection criteria
When selecting a fan for a specific application, the following parameters play an important role:
- Performance at a given back pressure (resistance)
- Supply voltage – direct and alternating (1- / 3-phase)
- Noise level
- Efficiency
- Available installation space and application location
- Количество штук
- Environmental conditions (humidity, temperature, climate)
- Impeller diameter
Описание S6D630-AN01-01:
- Protection class: IP 54 (take into account the installation position and the presence of holes for draining condensate)
- Insulation class: “F”
- Engine protection: temperature fuse with output
Рабочие параметры вентилятора S6D630-AN01-01
| Тип S6D630-AN01-01 | ||
| Мотор M6D110-GF | ||
| Phase | 3~ | 3~ |
| Nominal voltage VAC | 400 | 400 |
| Frequency Hz | 50 ? | 50 Y |
| Метод опред. данных | мн | мн |
| Соответствует нормативам | CE | CE |
| Rotation speed min-1 | 890 | 690 |
| Входная мощность W | 600 | 400 |
| Current consumption A | 1.2 | 0.68 |
| Макс. противодавление Pa | 105 | 56 |
| Мин. темп. окр. среды °C | -40 | -40 |
| Макс. темп. окр. среды °C | 65 | 65 |
| Пусковой ток A | 4 | 4 |
| Общий КПД % | 32,3 | |
| Класс эффективности N | 40 | |
| Входная мощность kW | 0,61 | |
| Расход воздуха m?/h | 7050 | |
| Увелич. давления Pa | 101 | |
| Rotation speed min-1 | 885 | |
Техническое описание S6D630-AN01-01
| Вес | 14 kg |
| Engine size | 630 mm |
| Rotor coating | With black paint coating |
| Материал клемной коробки | Полимер PP |
| Материал лопастей | Напрессованная, круглая листовая заготовка, с полимерным покрытием PP |
| Материал защитной решётки | Сталь, с полимерным покрытием черного цвета |
| Number of blades | 5 |
| Direction of flow | V |
| Направление вращения | Справа, вид на ротор |
| Degree of protection | IP 54 |
| Insulation class | F |
| Класс защиты от влажности | F4-1 |
| Максимально допустимая темп. окружающей среды электродвигателя |
+ 80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя |
– 40 °C |
| Положение при монтаже | Горизонтальное расположение вала или ротор внизу |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Устройство подшипников электродвигателя | Шарикоподшипник |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) |
3,5 mA |
| Защита двигателя | Реле контроля температуры (TW) |
| Вывод кабеля подключения | Осев. |
| Класс защиты | I (если защитный провод подключен стороной заказчика) |

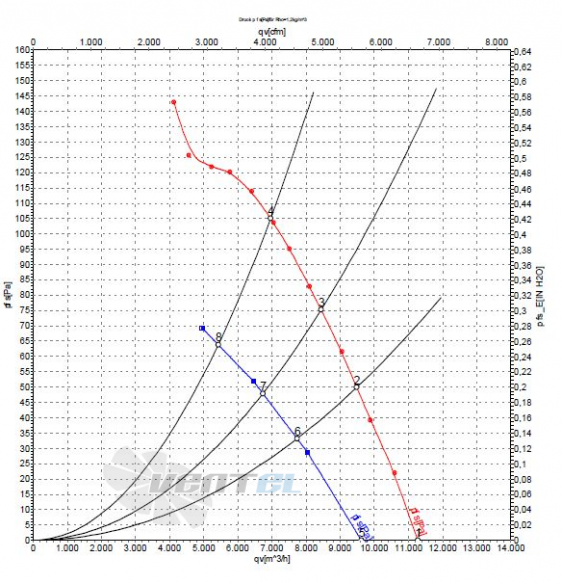

График рабочей точки
Electrical connection diagram
Decoding the name
1) Тип
A – axial fan
S – axial fan with protective grille
W – axial fan with wall wheel
2) Number of poles (for AC) / Number of circuits (EU)
3) Engine type
D – Three-phase motor
E – Single-phase motor with starting capacitor
G – EC engine
S – Shaded pole motor
Q – Shaded Pole Square Motor
4) Impeller diameter in mm / Motor size for motor
5) Mechanical execution code
6) Electrical performance code
7) Code of mechanical design options
