Вентилятор Ebmpapst A2S130AA0301 осевой

Описание вентилятор A2S130-AA03-01 AC

Для множества применений в области вентиляции Ebmpapst предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора вентилятора A2S130-AA03-01:

• Производительность при заданном сопротивлении
• Напряжение питания – постоянное и переменное (1 – фазное)
• Уровень шума
• Коэффициент полезного действия
• Имеющееся пространство для монтажа
• Количество штук
• Условия окружающей среды (влажность, температура,климат)
• Диаметр рабочего колеса

• Класс защиты: IP 20
• Класс изоляции: “B”

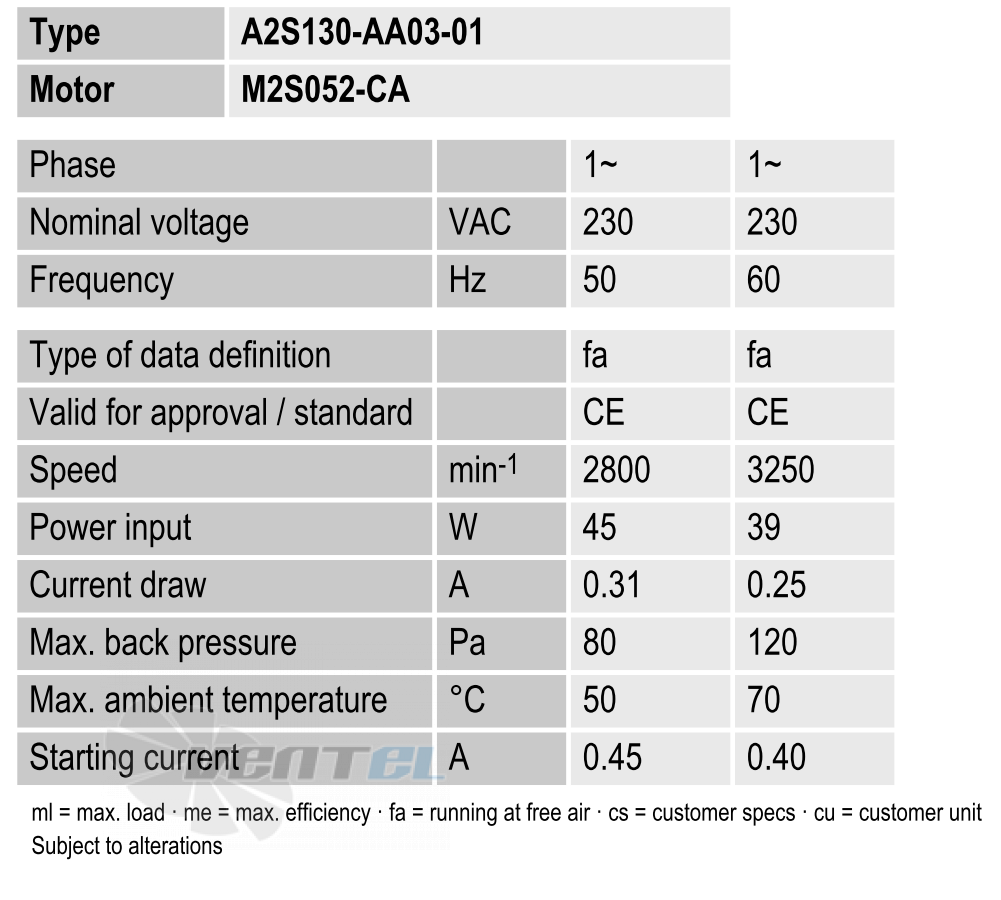

Рабочие параметры вентилятора A2S130-AA03-01

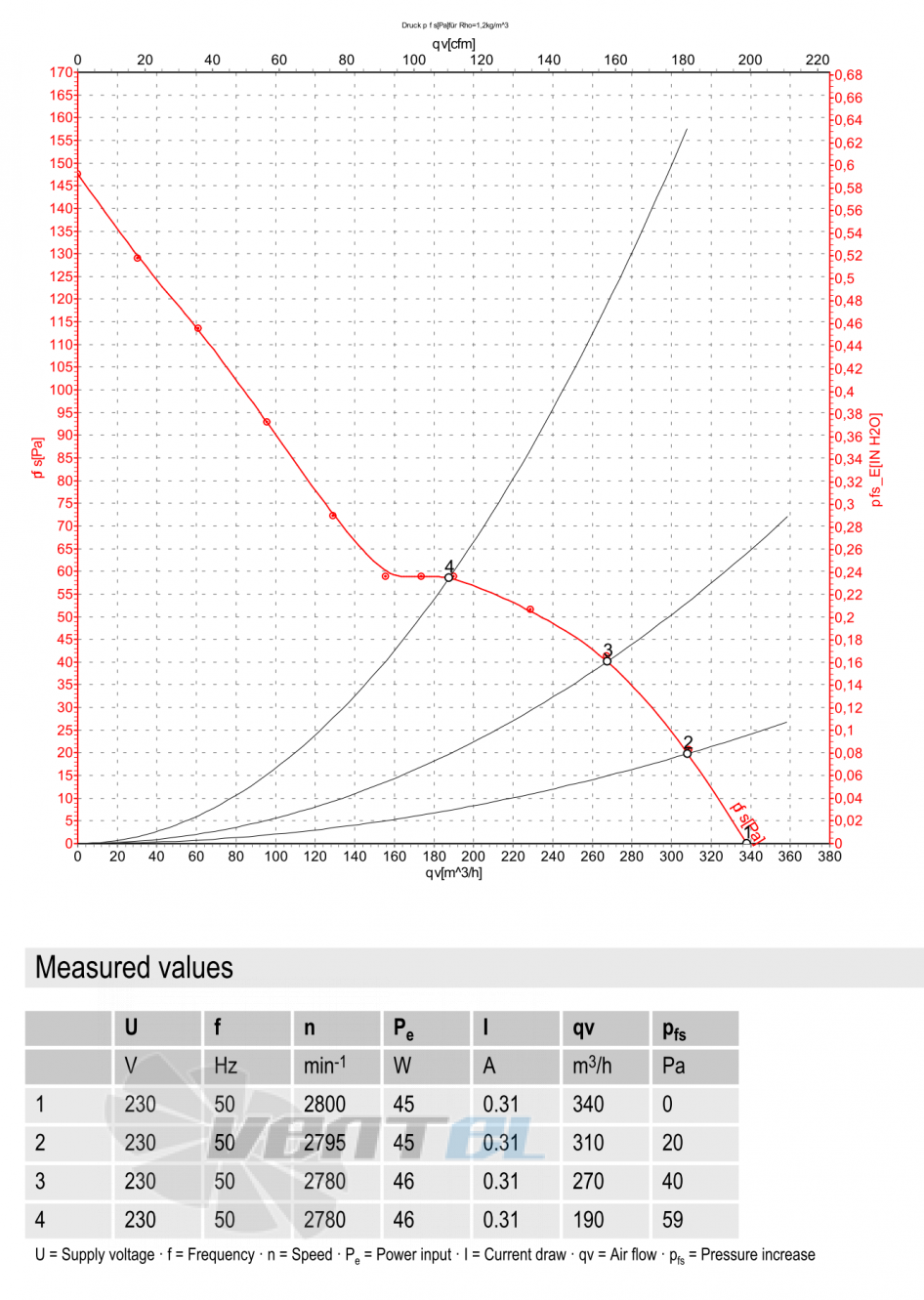

График рабочей точки A2S130-AA03-01

Габаритные размеры

Техническое описание A2S130-AA03-01

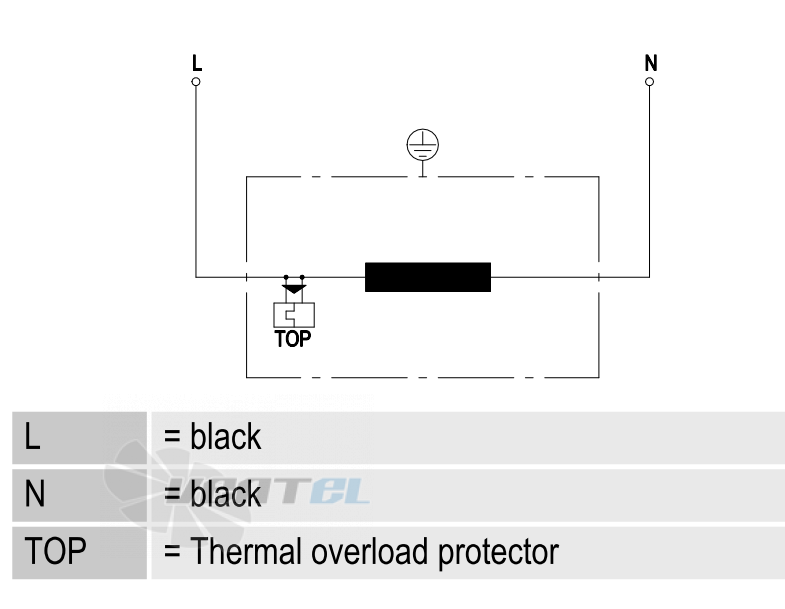

Схема электрического подключения

Расшифровка наименования

1) Тип

• A – осевой вентилятор
• S – осевой вентилятор с защитной решеткой
• W – осевой вентилятор со стеновым колесом

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

• D – Трехфазный двигатель
• Е – Однофазный двигатель с пусковым конденсатором
• G – ЕС-двигатель
• S – Двигатель с расщепленными полюсами
• Q – Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя;

5) Код механического исполнения;

6) Код электрического исполнения;

7) Код вариантов механического исполнения.
