Вентилятор Ebmpapst R1G160AH3952 центробежный EC

R1G160-AH39-52 поставки и подбор по характеристикам

Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

• Производительность при заданном противодавлении (сопротивлении)
• Напряжение питания – постоянное и переменное (1- / 3-фазное)
• Уровень шума
• Коэффициент полезного действия
• Имеющееся пространство для монтажа

Описание R1G160-AH39-52:

• Материал: спиральный корпус изготовлен из алюминия, литого под давлением, рабочее колесо из оцинкованной листовой стали.
• Техническое оснащение: управляющий вход 0 – 10 В / ШИМ, таховывод.
• Направление вращения: вправо, если смотреть на ротор.
• Класс защиты: IP42.
• Монтажное положение и отверстия для слива конденсата: без отверстий для слива конденсата монтажное положение любое.
• Сертификаты: UL, CSA.

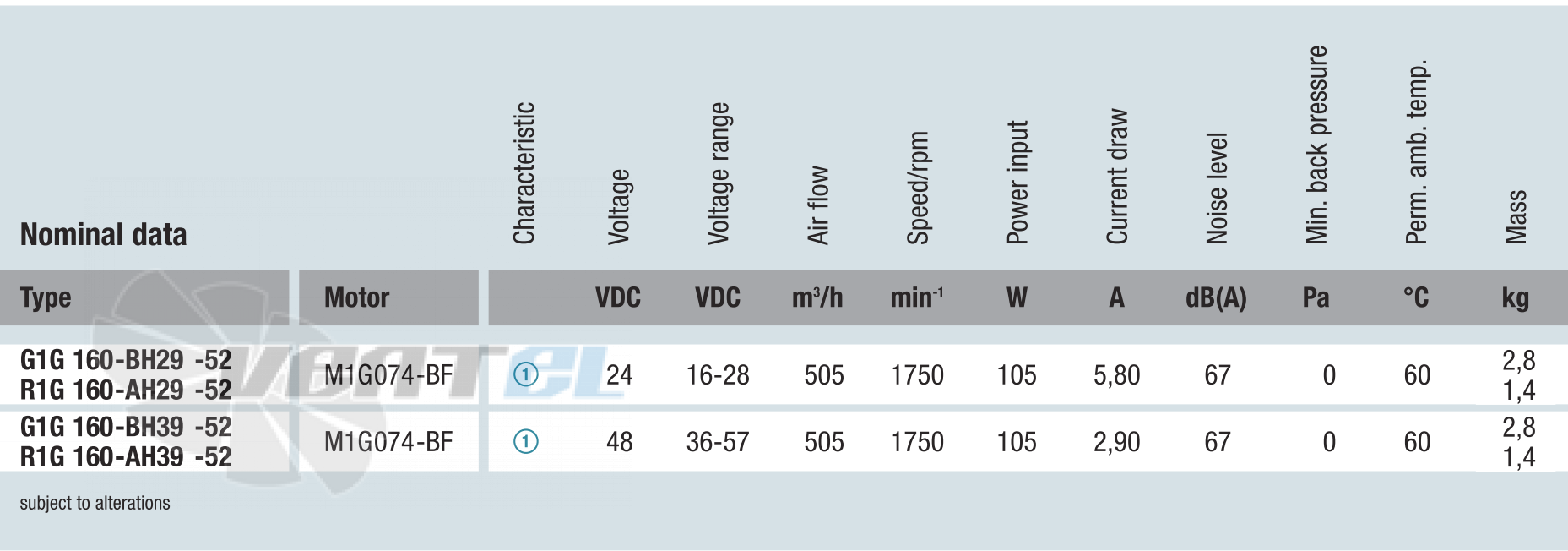

Технические характеристики R1G160-AH39-52

График подбора рабочей точки

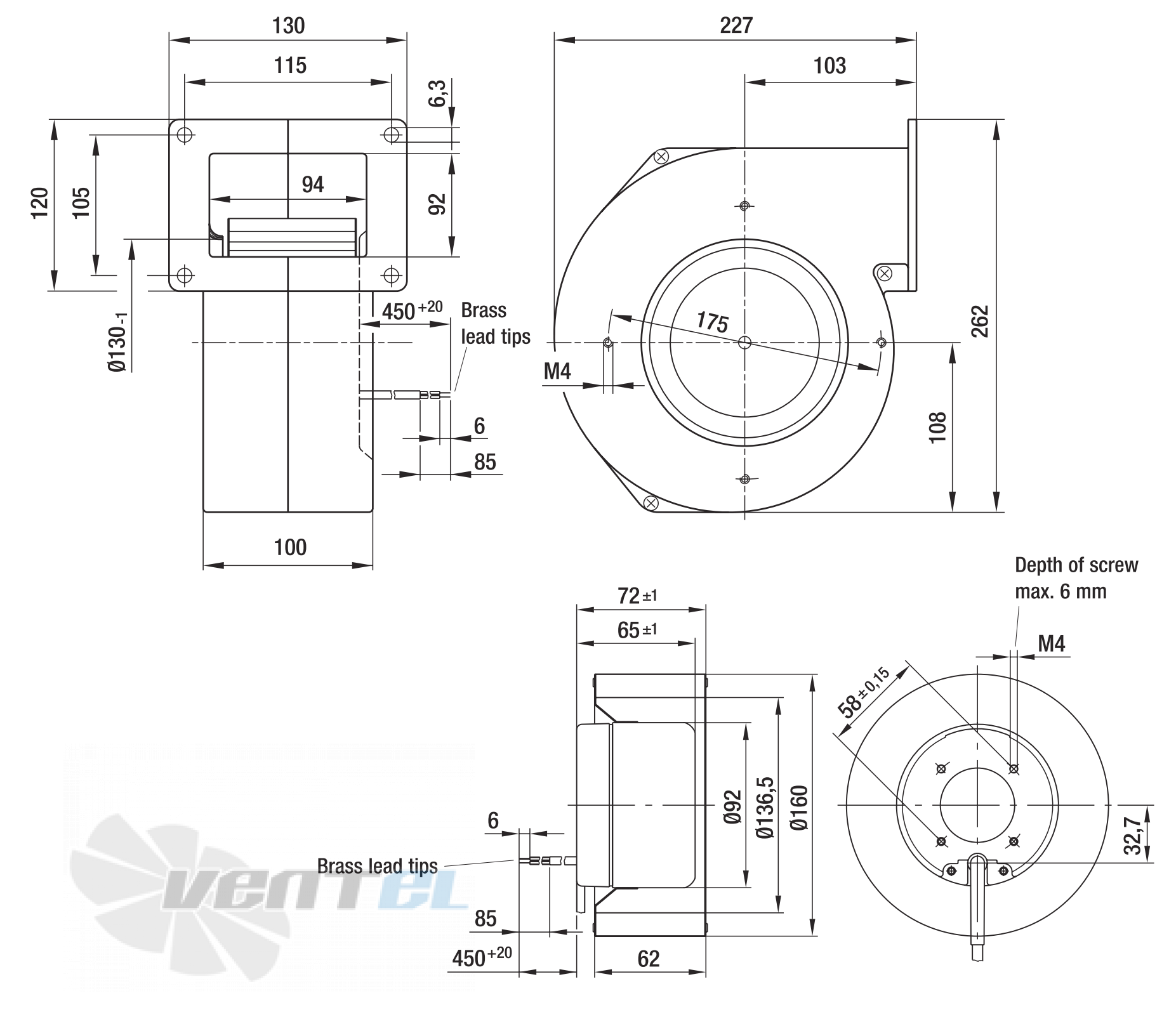

Габаритные размеры

Расшифровка наименования

1) Тип

D – Центробежный вентилятор двухстороннего всасывания

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

• D – Трехфазный двигатель
• Е – Однофазный двигатель с пусковым конденсатором
• G – ЕС-двигатель
• S – Двигатель с расщепленными полюсами
• Q – Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя

• 5) Код механического исполнения
• 6) Код электрического исполнения
• 7) Код вариантов механического исполнения
