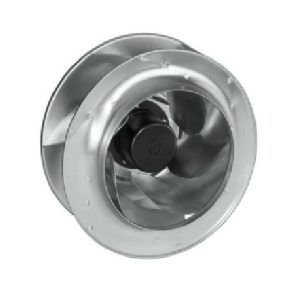

Вентилятор Ebmpapst R3G355AN3781 центробежный EC

R3G355-AN37-81 поставки и подбор по характеристикам

Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

• Производительность при заданном противодавлении (сопротивлении)
• Напряжение питания – постоянное и переменное (1- / 3-фазное)
• Уровень шума
• Коэффициент полезного действия
• Имеющееся пространство для монтажа

Описание R3G355-AN37-81:

-Материал: листовой алюминий, лазерная сварка.
– Кабельный вывод: может быть разным.
– Техническое оснащение: управляющий вход 0 – 10 В DC / ШИМ, реле сигнализации неисправности, выход для потенциометра 10 В.
– Направление вращения: вправо.
– Класс защиты: IP44.
– Монтажное положение и отверстия для слива конденсата: без отверстий для слива конденсата – вал в горизонтальном положении или ротором вверх, на заказ изготавливаются вентиляторы с монтажным положением ротором вниз.
– Сертификаты: UL, CSA, VDE, CE, CCC, ГОСT и УкрСЕПРО.
– Входной диффузор: данные измерений получены с длинным диффузором.

Технические характеристики R3G355-AN37-81

График подбора рабочей точки

Габаритные размеры

Расшифровка наименования

1) Тип

D – Центробежный вентилятор двухстороннего всасывания

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

D – Трехфазный двигатель
Е – Однофазный двигатель с пусковым конденсатором
G – ЕС-двигатель
S – Двигатель с расщепленными полюсами
Q – Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
