Вентилятор Ebmpapst W2S130AB0319 осевой

Описание вентилятор Ebmpapst W2S130-AB03-19

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

• Производительность при заданном сопротивлении
• Напряжение питания – постоянное и переменное (1– фазное)
• Уровень шума
• Коэффициент полезного действия
• Имеющееся пространство для монтажа
• Количество штук
• Условия окружающей среды (влажность, температура,климат)
• Диаметр рабочего колеса

• Класс защиты: IP 44
• Класс изоляции: “B”

Рабочие параметры вентилятора Ebmpapst W2S130-AB03-19

Техническое описание

График рабочей точки Ebmpapst W2S130-AB03-19

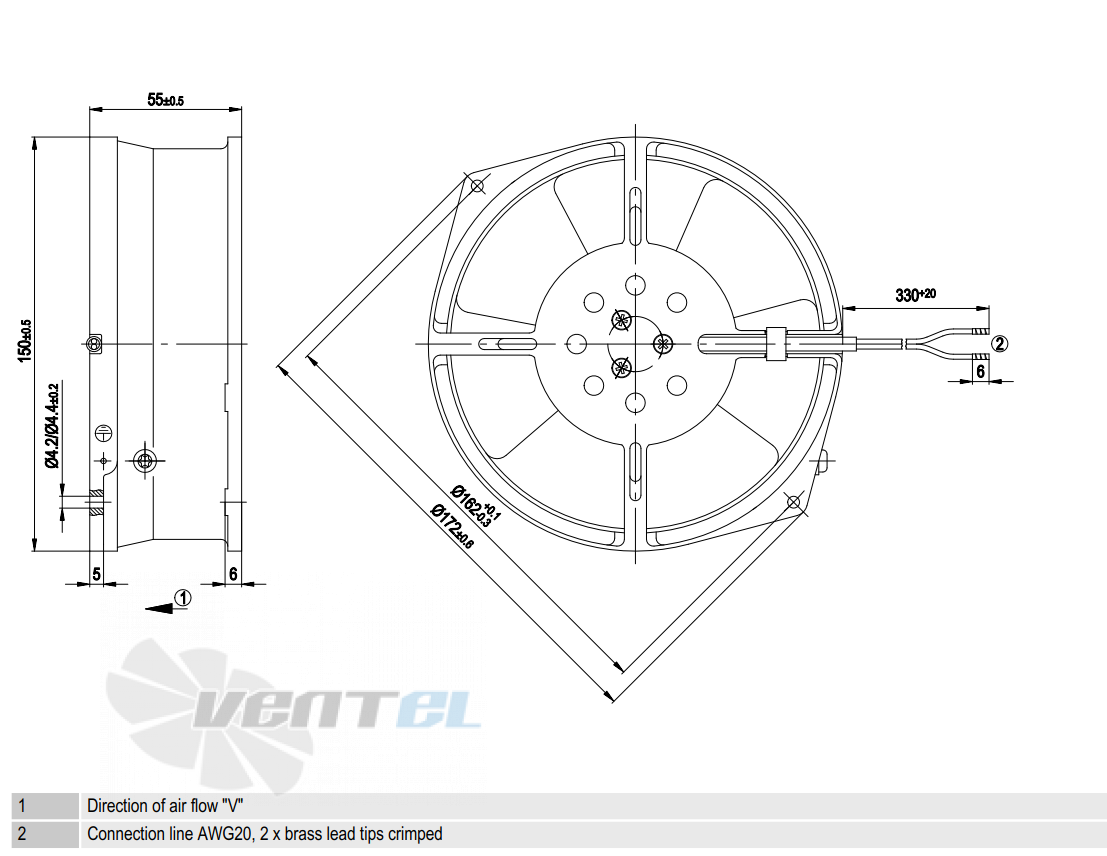

Габаритные размеры

Электрическое подключение

Расшифровка наименования

1) Тип

• A – осевой вентилятор
• S – осевой вентилятор с защитной решеткой
• W – осевой вентилятор со стеновым колесом

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

• D – Трехфазный двигатель
• Е – Однофазный двигатель с пусковым конденсатором
• G – ЕС-двигатель
• S – Двигатель с расщепленными полюсами
• Q – Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя;

5) Код механического исполнения;

6) Код электрического исполнения;

7) Код вариантов механического исполнения.
