Вентилятор Ebmpapst D2E146HT6731 центробежный
406.67$
Цены несут справочный характер. Счета выставляются в тенге по курсу на день выставления.
Консультация менеджера
D2E146-HT67-31 в перёд загнутые лопатки, двухстороннее всасывание
Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном сопротивлении
- Напряжение питания – постоянное и переменное (1– / 3–фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание D2E146-HT67-31:
- Класс защиты: IP 20
- Класс изоляции: “F”
Рабочие параметры вентилятора D2E146-HT67-31
| Тип D2E146-HT67-31 | |
| Мотор M2E068-EC | |
| Фаза | 1~ |
| Номинальное напряжение VAC | 230 |
| Частота Hz | 50 |
| Метод опред. данных | мн |
| Соответствует нормативам | CE |
| Скорость вращения min-1 | 1850 |
| Входная мощность W | 355 |
| Потребляемый ток A | 1,55 |
| Макс. противодавление Pa | 0 |
| Мин. темп. окр. среды °C | -25 |
| Макс. темп. окр. среды °C | 55 |
| Пусковой ток A | 1,1 |
| Общий КПД | 29 |
| Класс эффективности N | 39 |
| Входная мощность kW | 0,26 |
| Расход воздуха m?/h | 700 |
| Увелич. давления Pa | 400 |
| Скорость вращения min-1 | 2435 |

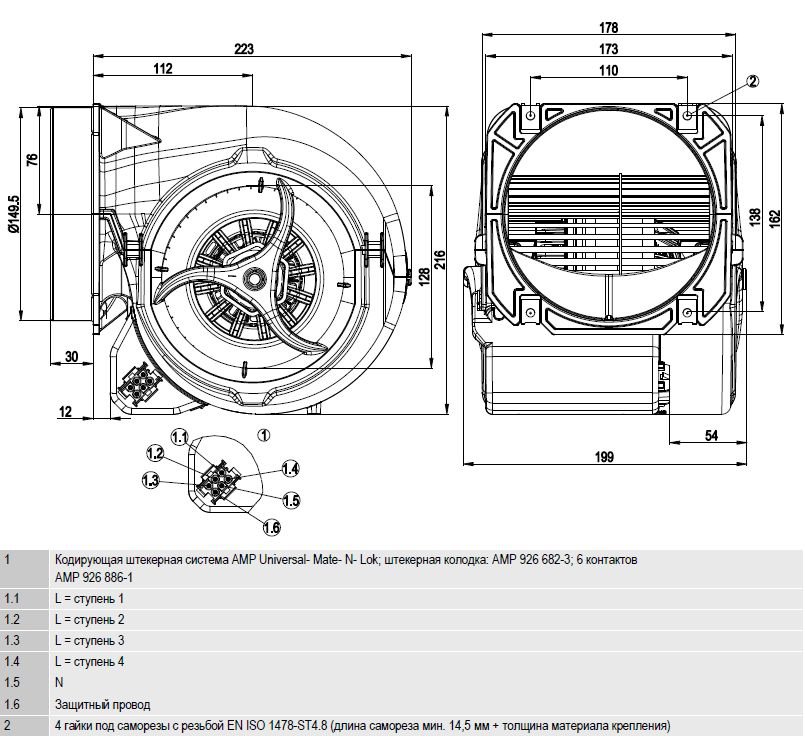

Техническое описание D2E146-HT67-31
| Вес | 3,6 kg |
| Размер двигателя | 146 mm |
| Покрытие ротора | Частичное скрепление заливкой с алюминием |
| Материал клемной коробки | Полимер PP, черного цвета |
| Материал рабочего колеса | Листовая сталь, горячее цинкование |
| Материал корпуса | Полимер PP, черного цвета |
| Подвеска электродвигателя | Крепление двигателя с двусторонней виброизоляцией |
| Направление вращения | Слева, вид на ротор |
| Степень защиты | IP 20 |
| Класс изоляции | F |
| Класс защиты от влажности | F0 |
| Максимально допустимая темп. окружающей среды электродвигателя |
+ 80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя |
– 40 °C |
| Положение при монтаже | Любое |
| Отверстия для отвода конденсата | – |
| Режим работы | S1 |
| Устройство подшипников электродвигателя | Шарикоподшипник |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) |
0,75 mA |
| Электрическое подсоединение | Через клеммную коробку, конденсатор установлен и подключен; Со штекерным разъемом |
| Вывод кабеля подключения | Разл. |
| Класс защиты | I (если защитный провод подключен стороной заказчика) |
График рабочей точки
Схема электрического подключения
Расшифровка наименования
1) Тип
A – осевой вентилятор
S – осевой вентилятор с защитной решеткой
W – осевой вентилятор со стеновым колесом
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
D – Трехфазный двигатель
Е – Однофазный двигатель с пусковым конденсатором
G – ЕС-двигатель
S – Двигатель с расщепленными полюсами
Q – Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
