Вентилятор Ebmpapst R1G133AA6502 центробежный EC

R1G133-AA65-02 поставки и подбор по характеристикам

Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

• Производительность при заданном противодавлении (сопротивлении)
• Напряжение питания – постоянное и переменное (1- / 3-фазное)
• Уровень шума
• Коэффициент полезного действия
• Имеющееся пространство для монтажа

Описание R1G133-AA65-02:

– Материал: рабочее колесо полностью изготовлено из пластика РА 6.6 GV, залитый диск– из листовой стали.
– Кабельный вывод: может быть разным.
– Техническое оснащение: Управляющий вход 0 – 10 В DC / Широтноимпульсная модуляция, таховывод.
– Направление вращения: вправо, если смотреть на ротор.
– Класс защиты: IP20.
– Монтажное положение и отверстия для слива конденсата: любое монтажное положение без отверстий для слива конденсата.
– Сертификаты: UL 1004, CSA C22.2 № 100 с испытаниями по UL.

Технические характеристики R1G133-AA65-02

График подбора рабочей точки

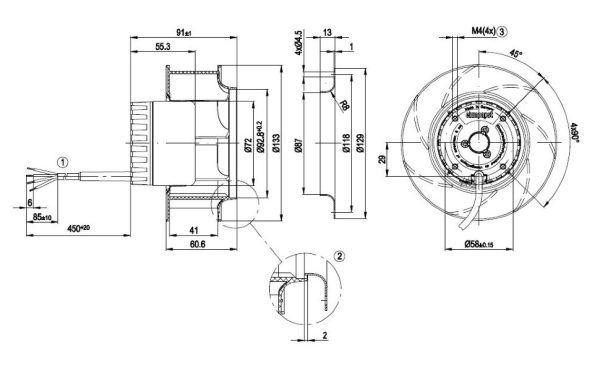

Габаритные размеры

Расшифровка наименования

1) Тип

D – Центробежный вентилятор двухстороннего всасывания

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

D – Трехфазный двигатель
Е – Однофазный двигатель с пусковым конденсатором
G – ЕС-двигатель
S – Двигатель с расщепленными полюсами
Q – Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
