Вентилятор Ebmpapst S3G500AM03M1 осевой

Ebmpapst S3G-500-AM03-M1 – эффективное решение задач в области вентиляционной техники

Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

• Производительность при заданном противодавлении (сопротивлении)
• Напряжение питания – постоянное и переменное (1- / 3-фазное)
• Уровень шума
• Коэффициент полезного действия
• Имеющееся пространство для монтажа и место применения
• Количество штук
• Условия окружающей среды (влажность, температура, климат)
• Диаметр рабочего колеса

Описание S3G-500-AM03-M1:

Материал: пластик
– Класс защиты: IP 55
– Класс изоляции: “F”
– Количество лопастей: 5
– Направление вращения: против часовой стрелки, если смотреть на ротор

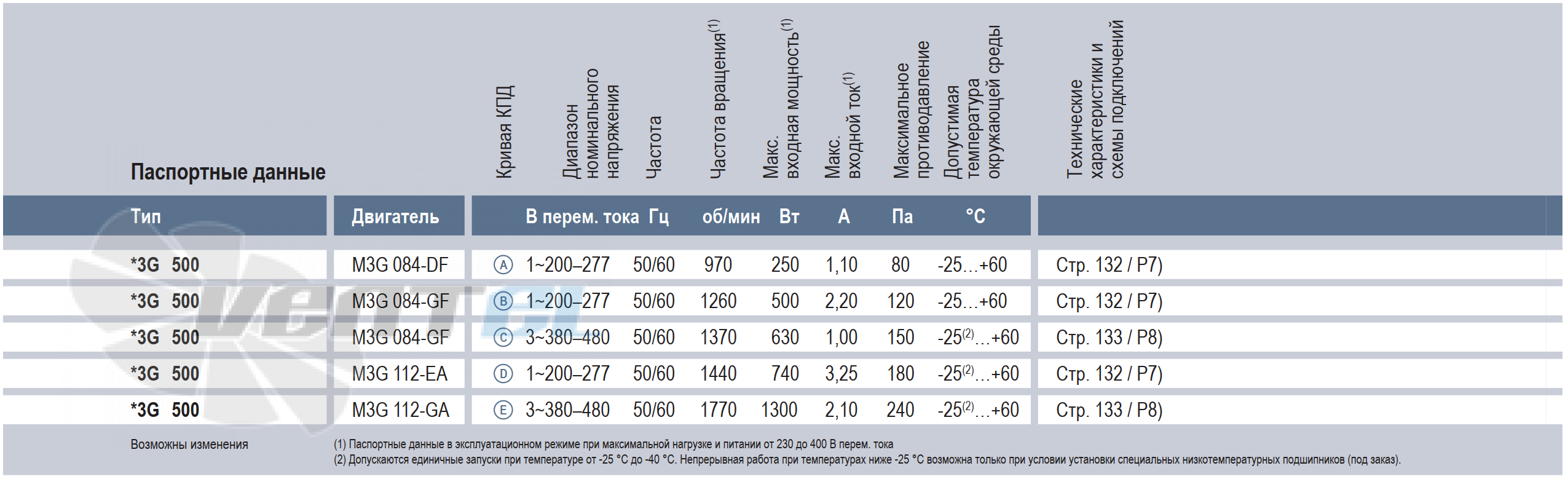

Технические характеристики S3G-500-AM03-M1

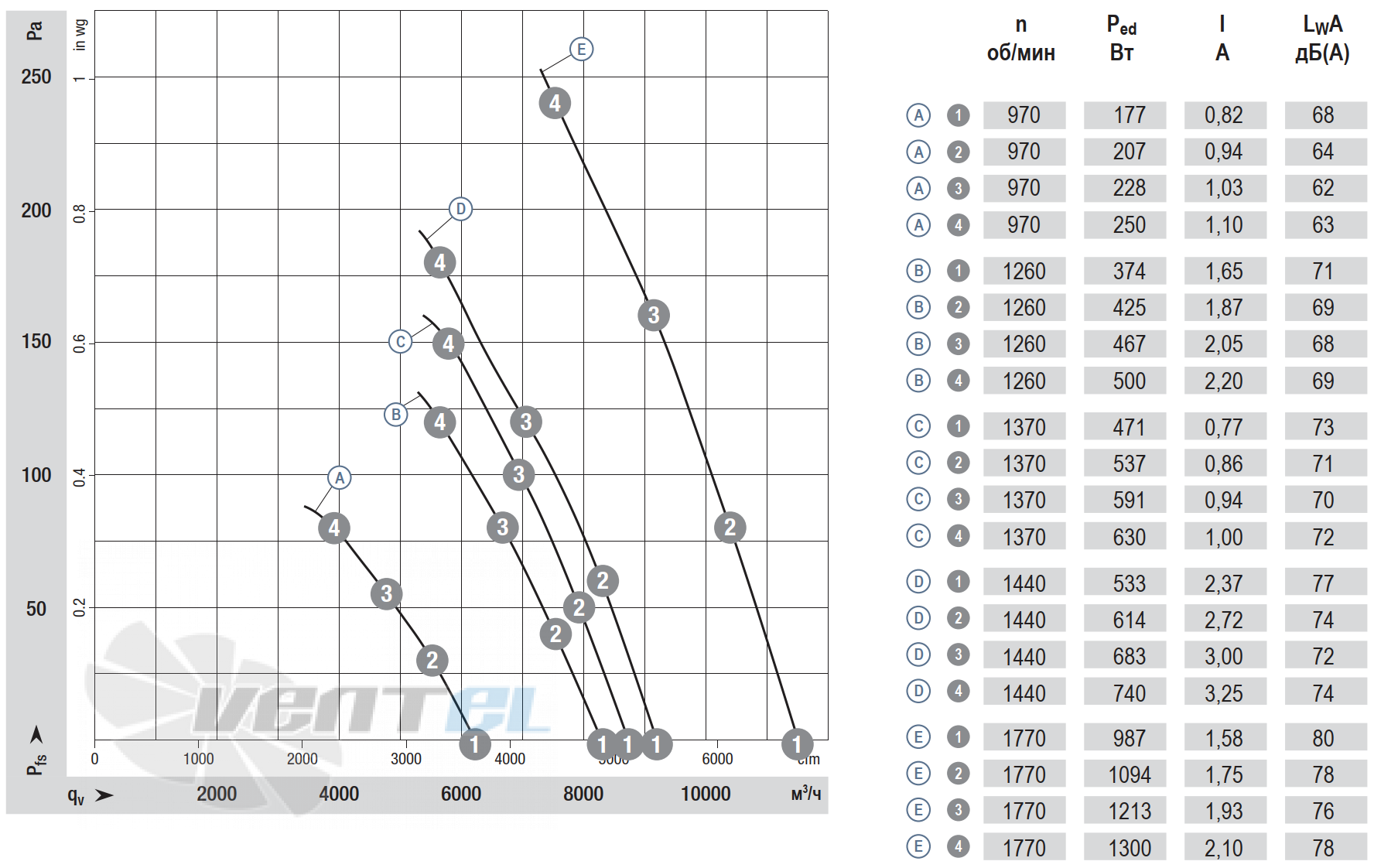

График подбора рабочей точки

Габаритные размеры

Расшифровка наименования

1) Тип

A – осевой вентилятор
S – осевой вентилятор с защитной решеткой
W – осевой вентилятор со стеновым колесом

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

D – Трехфазный двигатель
Е – Однофазный двигатель с пусковым конденсатором
G – ЕС-двигатель
S – Двигатель с расщепленными полюсами
Q – Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения

Варианты исполнения
