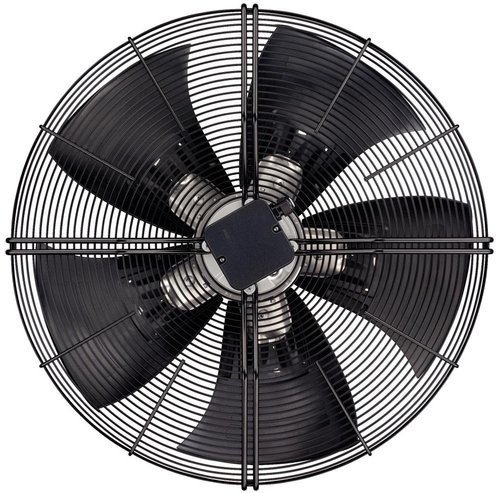

Вентилятор Ebmpapst S4E500AM0301 осевой
688.00$
Цены несут справочный характер. Счета выставляются в тенге по курсу на день выставления.
Консультация менеджера
S4E500-AM03-01 решение задач в области вентиляционной техники
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении)
- Напряжение питания – постоянное и переменное (1- / 3-фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа и место применения
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание S4E500-AM03-01:
- Класс защиты: IP 54 (учесть положение при монтаже и наличие отверстий для слива конденсата)
- Класс изоляции: “F”
- Защита двигателя: температурный предохранитель с выведен

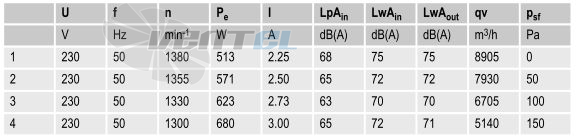

Рабочие параметры вентилятора S4E500-AM03-01
| Тип S4E500-AM03-01 | ||
| Мотор M4D110-GF | ||
| Фаза | 1~ | 1~ |
| Номинальное напряжение VAC | 230 | 230 |
| Подключение | ? | Y |
| Частота Hz | 50 | 50 |
| Метод опред. данных | мн | мн |
| Соответствует нормативам | CE | CE |
| Скорость вращения min-1 | 1300 | 1400 |
| Входная мощность W | 680 | 880 |
| Потребляемый ток A | 3.0 | 3.88 |
| Макс. противодавление Pa | 150 | 100 |
| Макс. темп. окр. среды °C | 65 | 65 |

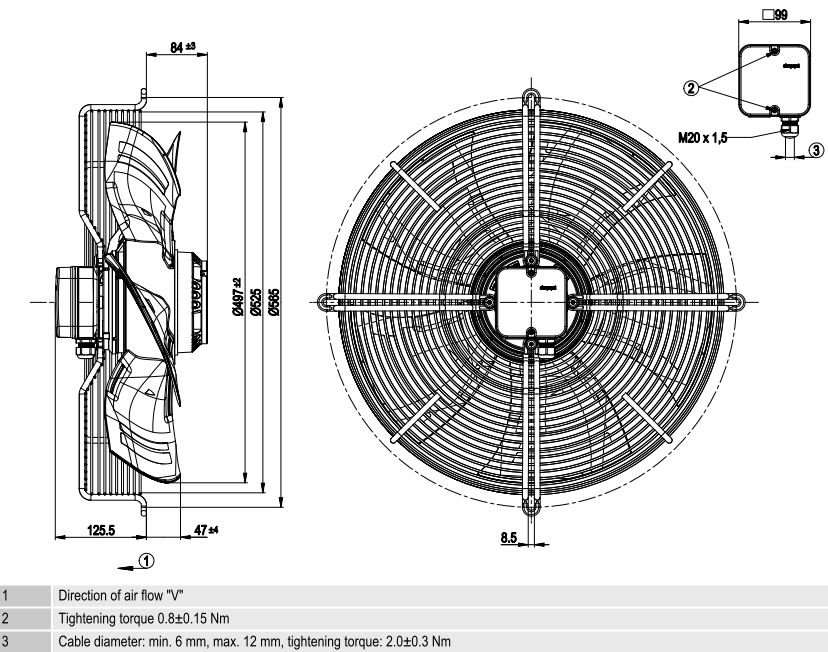

Техническое описание S4E500-AM03-01
| Размер двигателя | 500 mm |
| Покрытие ротора | С лакокрасочным покрытием черного цвета |
| Материал клемной коробки | Пластик PC/ABS |
| Материал лопастей | Прессованная, круглая листовая заготовка c PP пластиком |
| Количество лопастей | 5 |
| Направление потока | «V» |
| Направление вращения | Слева, вид на ротор |
| Степень защиты | IP 54 |
| Класс изоляции | «F» |
| Класс защиты от влажности | F4-1 |
| Максимально допустимая темп. окружающей среды электродвигателя |
+80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя |
-40 °C |
| Положение при монтаже | Горизонтальное расположение вала или ротор внизу |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Устройство подшипников электродвигателя | Шарикоподшипник |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) |
3,5 mA |
| Электрическое подсоединение | Через клеммную коробку |
| Вывод кабеля подключения | Осевой |
| Класс защиты | I (если защитный провод подключен стороной заказчика) |

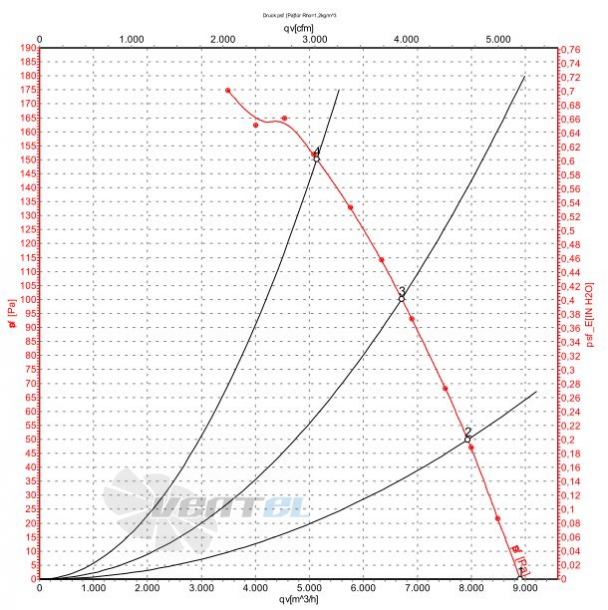

График рабочей точки
Схема электрического подключения
Расшифровка наименования
1) Тип
A – осевой вентилятор
S – осевой вентилятор с защитной решеткой
W – осевой вентилятор со стеновым колесом
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
D – Трехфазный двигатель
Е – Однофазный двигатель с пусковым конденсатором
G – ЕС-двигатель
S – Двигатель с расщепленными полюсами
Q – Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
