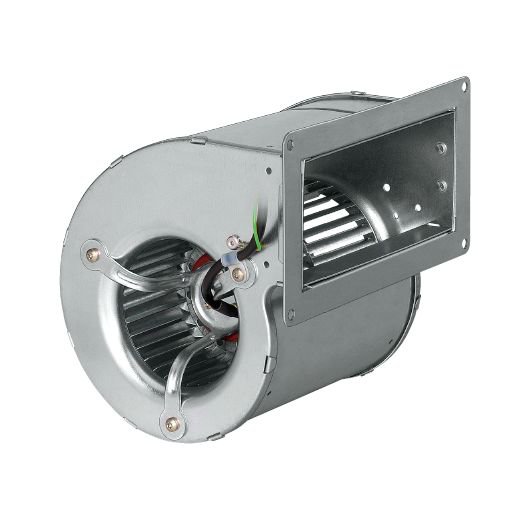

Вентилятор Ebmpapst D2D146AA2423 центробежный
630.67$
Prices are for reference only. Invoices are issued in tenge at the exchange rate on the day of issue.
Manager consultation
D2D146-AA24-23 в перёд загнутые лопатки, двухстороннее всасывание
For many applications in the ventilation sector, EBM-PAPST offers the most suitable solutions. The optimal solution for your specific task will always be found due to the many combinations of different characteristics of the motor, impeller and control devices.
Selection criteria
When selecting a fan for a specific application, the following parameters play an important role:
- Производительность при заданном сопротивлении
- Напряжение питания – постоянное и переменное (1– / 3–фазное)
- Noise level
- Efficiency
- Имеющееся пространство для монтажа
- Количество штук
- Environmental conditions (humidity, temperature, climate)
- Impeller diameter
Описание D2E146-HT67-31:
- Класс защиты: IP 44
- Insulation class: “F”
Рабочие параметры вентилятора D2D146-AA24-23
| Тип D2D146-AA24-23 | ||
| Мотор M2D068-EC | ||
| Phase | 3~ | 3~ |
| Nominal voltage VAC | 230 | 400 |
| Frequency Hz | 50 | 50 |
| Connection | ? | Y |
| Метод опред. данных | мн | мн |
| Соответствует нормативам | CE | CE |
| Rotation speed min-1 | 1900 | 1900 |
| Входная мощность W | 265 | 265 |
| Current consumption A | 0,72 | 0,41 |
| Мин. темп. окр. среды °C | -25 | -25 |
| Макс. темп. окр. среды °C | – | – |
| Общий КПД | 30,3 | |
| Класс эффективности N | 41,8 | |
| Входная мощность kW | 0,15 | |
| Расход воздуха m?/h | 440 | |
| Увелич. давления Pa | 379 | |
| Rotation speed min-1 | 2495 | |
Техническое описание D2D146-AA24-23
| Вес | 4,6 kg |
| Engine size | 146 mm |
| Материал рабочего колеса | Листовая сталь, горячее цинкование |
| Материал корпуса | Листовая сталь, горячее цинкование |
| Подвеска электродвигателя | Крепление двигателя посредством консолей с односторонним креплением |
| Направление вращения | Слева, вид на ротор |
| Degree of protection | IP 44 |
| Insulation class | F |
| Класс защиты от влажности | F2-2 |
| Максимально допустимая темп. окружающей среды электродвигателя |
+ 80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя |
– 40 °C |
| Положение при монтаже | Горизонтальное расположение вала или ротор внизу |
| Отверстия для отвода конденсата | Со стороны ротора |
| Режим работы | S1 |
| Устройство подшипников электродвигателя | Шарикоподшипник |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) |
0,75 mA |
| Защита двигателя | С реле контроля температуры (TW) |
| Класс защиты | I (если защитный провод подключен стороной заказчика) |

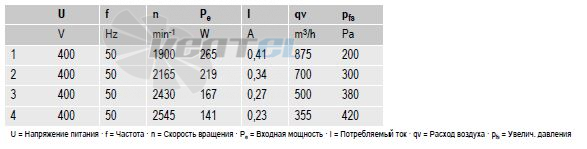

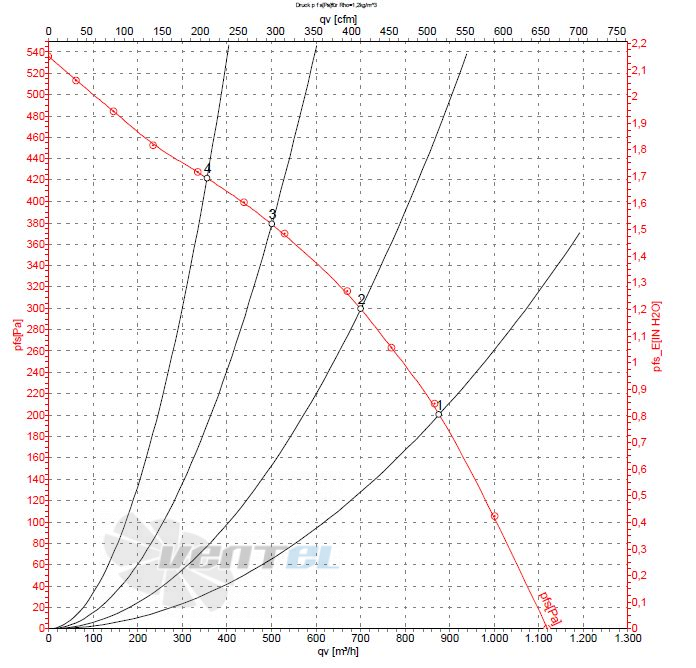

График рабочей точки

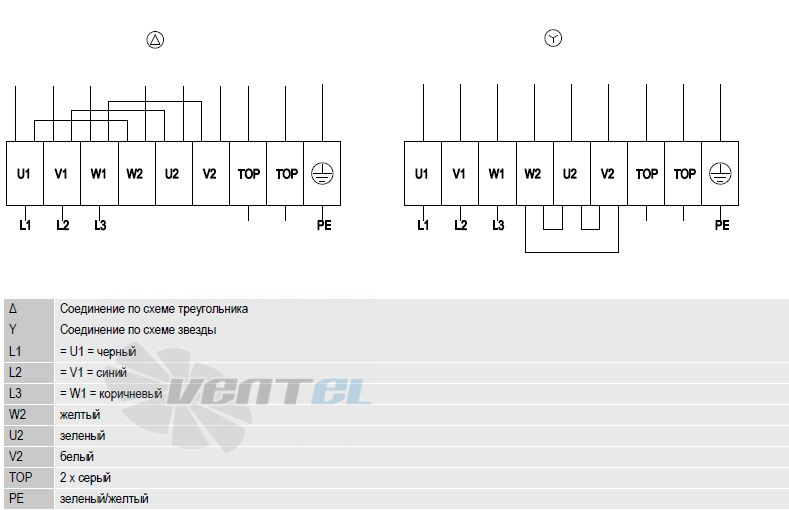

Electrical connection diagram
Decoding the name
1) Тип
A – axial fan
S – axial fan with protective grille
W – axial fan with wall wheel
2) Number of poles (for AC) / Number of circuits (EU)
3) Engine type
D – Three-phase motor
E – Single-phase motor with starting capacitor
G – EC engine
S – Shaded pole motor
Q – Shaded Pole Square Motor
4) Impeller diameter in mm / Motor size for motor
5) Mechanical execution code
6) Electrical performance code
7) Code of mechanical design options
